《適配器廠家分享電源模塊熱設計的基本原則有哪些》由【深圳電源適配器生產廠家】于2018年05月19日整理發布!

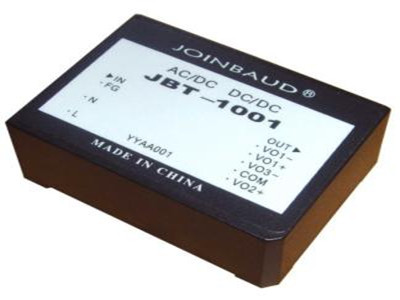

適配器廠家分享電源模塊熱設計的基本原則有哪些？首先先來看以下這幾點問題：
一：從有利于散熱的角度出發，印制版最好是直立安裝，板與板之間的距離一般不應小于20mm；
二：在水平方向上，大功率器件盡量靠近印制板邊沿布置，以便縮短傳熱路徑；在垂直方向上，大功率器件盡量靠近印制板上方布置，以便減少這些器件工作時對其它器件溫度的影響；
三：同一塊印制板上的器件應盡可能按其發熱量大小及散熱程度分區排列，發熱量小或耐熱性差的器件（如小信號晶體管、小規模集成電路、電解電容等）放在冷卻氣流的最上流（入口處），發熱量大或耐熱性好的器件（如功率晶體管、大規模集成電路等）放在冷卻氣流最下游；
四：對溫度比較敏感的器件最好安置在溫度最低的區域（如設備的底部），千萬不要將它放在發熱器件的正上方，多個器件最好是在水平面上交錯布局；
五：設備內印制板的散熱主要依靠空氣流動，所以在設計時要研究空氣流動路徑，合理配置器件或印制電路板。空氣流動時總是趨向于阻力小的地方流動，所以在印制電路板上配置器件時，要避免在某個區域留有較大的空域。整機中多塊印制電路板的配置也應注意同樣的問題；
在設計電路時，首先要決定為PWM芯片供電的輔助電源模塊是接輸出地還是接輸入地。在大多數場合中，輸入地和輸出地之間都有直流隔離。帶負載的輸出端接輸出地。主開關功率晶體管接輸入地，即網壓供電變換器中整流所得的直流母線的其中一端（在以蓄電池供電的 DC/DC變換器中則為蓄電池的一個輸出端）。
在調節輸出電壓時，必須用連接輸出地的直流誤差放大器來檢測輸出電壓，將其與參考電壓比較并放大得到誤差電壓。該誤差電壓是參考電壓與輸出電壓的一部分的差值，用于控制脈沖寬度，從而控制接輸入地的主功率晶體管的通斷。由于輸出地和輸入地間有直流隔離，且其直流電壓等級可能相差數十甚至數百伏，所以腳M脈沖不能通過直流耦合直接驅動晶體管。這樣，如果誤差放大器和脈寬調制器都接輸跏地（PwM芯片中的普遍接法），則PwM脈沖必須通過脈沖變壓器來克服輸出地和輸入地隔離的障礙。
輔助電源的功能就是產生以輸出地為參考、大小為10~15v、功率為1~3w的輸出電壓：而其輸入功率來自連接輸入地的電源。這類輔助模塊電源常用在刑嘞芯片接輸入地的場合。雖然芯片所需能量在主功率晶體管開始工作后可以取自主變壓器的一個輔助繞組，但如果驅動關閉（由于過壓或過流等原因），能量輸送就會中斷，無法再為遠程顯示儀供電。同時，由于來自輔助繞組的電壓消失，刖嘞芯片上的電壓降低，會使脈寬過大，導致電路不能正常工作。
通常的講，由輔助電源為PWM芯片供電比由主功率變壓器的輔助繞組供電（自舉法）浸加可靠。另一個方法是用光耦跨越輸入地和輸出地隔離的障礙，將輸出電壓檢測信號送回輸入端閑于調制脈寬，控制功率晶體管的通斷。但如果不適合由主功率變壓器的輔助繞組自舉供電，仍然需要與輸入共地的輔助電源模塊。以上內容由深圳喜源源電源適配器生產廠家分享至此！
